吉林省高速公路中央分隔帶鋼格柵防落網生產廠家

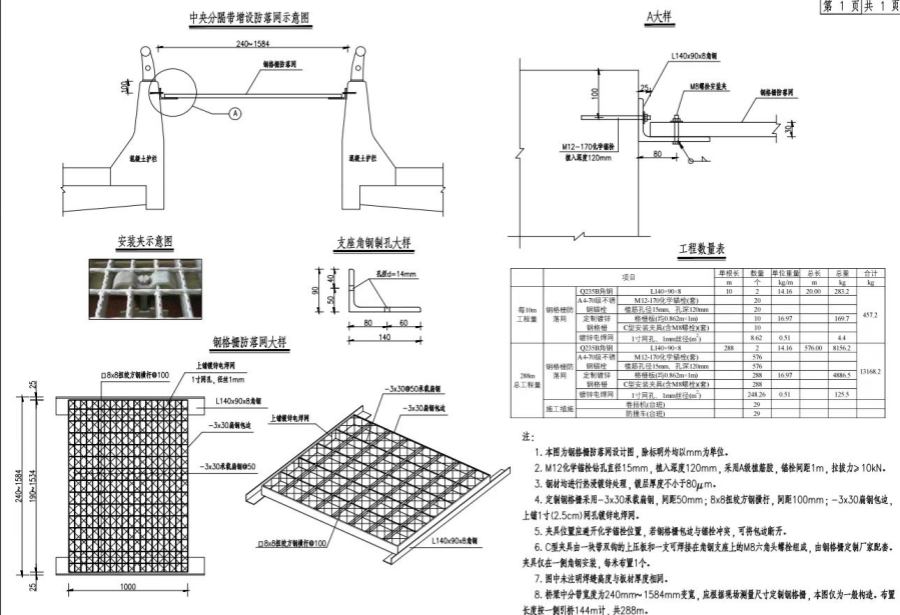

1.本圖為鋼格柵防落網設計圖，除標明外均以mm為單位。
2.M12化學錨栓鉆孔直徑15mm，植入深度120mm，采用A級植筋膠，錨栓間距1m，拉拔力>10kN。
3.鋼材進行熱浸鍍鋅處理，鍍層厚度不小于80微米。
4.定制鋼格柵采用3x30承載肩鋼，間距50mm;8x8扭統方鋼橫桿，間距100mm;3x30肩鋼包邊，上鋪1寸(2.5cm)網孔鍍鋅電焊網。
5.夾具位置應避開化學錨栓位置，若鋼格柵包邊與錨栓沖突，可將包邊斷開。
6.C型夾具由一塊帶雙鉤的上壓板和一支可焊接在角鋼支座上的M8六角頭螺栓組成，由鋼格柵定制廠家配套夾具僅在一側角鋼安裝，每米布置1個。
7.圖中未注明焊縫高度與板材厚度相同。
8.橋梁中分帶寬度為240mm~1584mm變寬，應根據現場測量尺寸定制鋼格柵，本圖僅為一般構造，布置長度按一側引橋144m計，共288m。
