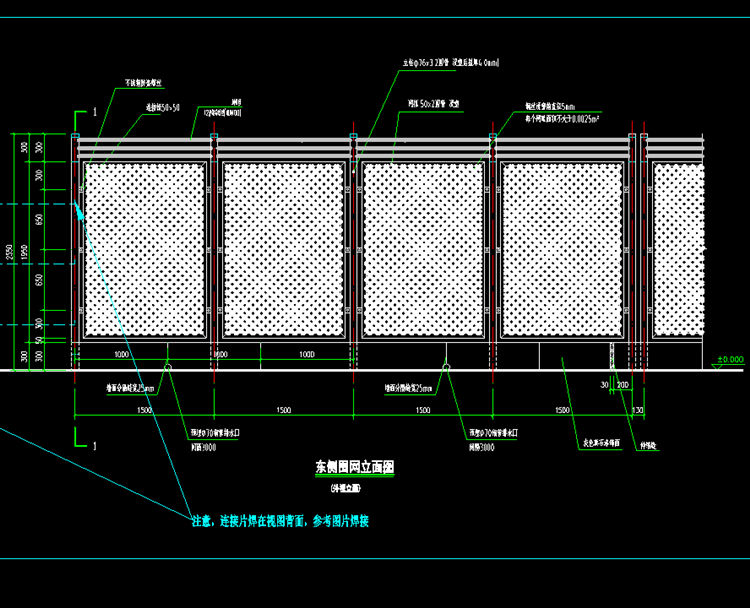

一、圍網設計說明
1、圍網設計依據:依據業主要求及相關規范設計編制。
2、圍網絕對標高:圍墻定位坐標和絕對標高詳見總平面施工圖。
3、圍網建筑用料作法:本工程建筑構造做法及配件均選用國家建筑標準設計圖集。
二、圍網圍墻設計說明
(1)圍網外墻飾面: a.刷專業界面劑一遍; b. 9厚1:3水泥砂漿; c. 6厚1:2.5水泥砂漿找平: d. 5厚干粉類聚合物水泥防水砂漿，中間壓入一層耐堿玻璃纖維網格布:e.噴或者滾刷底涂料一遍；f. 噴或者滾刷涂料二遍(顏色為淺灰色) 。
(2)圍網焊網鋼絲要求冷拔狀態，其質量應按有關規定，焊點牢固可靠。
(3)圍網立柱間距1.5m,采用電焊管其化學成分及機械性能應符合有關規定，焊接部位要求過度圓滑，無夾縫，無虛焊，無氣孔等缺陷。
(4)圍網焊接網網格形狀為菱形，網絲直徑>5mm,每個網眼見方≤0.0025m。
(5)圍網金屬外露部分和網格均勻浸塑，顏色為淺灰色，質量應符合有關規定。
(6)圍網鋼結構除銹:除鍍鋅構件外，制作前鋼構件表面均應進行噴砂除銹處理，不得手工除銹，除銹質量等級應達到國標GB8923中Sa2.5級標準。
三、圍網基礎設計說明
(1)圍網基礎下均做100厚C15砼墊層夯實，墊層每例比基礎寬100mm.地基承載力特征值不小于80kPa。
(2)圍網基礎混凝土等級為C40,墊層混凝土強度等級為C15。
(3)圍網鋼筋Φ為HRB400，鋼筋的混凝土保護層厚度:場地地坪以下為50mm,地坪以上為35mm。
(4)圍網基礎每30m設置道伸縮縫，縫寬30mm,縫內嵌泡沫板，外側用聚氨酯密封膠嵌縫。
(5)圍網基礎外部采用1: 2冰泥沙漿(加3%防水粉)抹灰。
(6)圍網基礎防腐:±0.000以下混凝土(含墊層)均采用防腐蝕混凝土，混凝土中添加防腐外加劑，應能防止硫酸根離子的腐蝕，并加入阻銹劑(墊層不用摻阻銹劑)，應能防止CI的腐蝕。外加劑對混凝土的性能應無不利影響，對鋼筋不得有腐蝕作用;其摻量、使用方法和耐腐蝕性能可按產品的使用說明并經驗證后確定，并滿足本工程地勘報告強腐蝕性評估的要求，并應滿足《混凝土外加劑應用技術規范》GB50119-2013要求。
