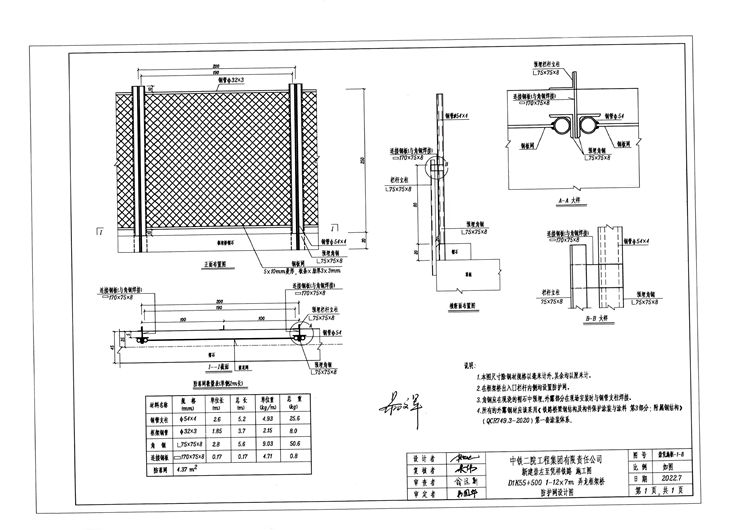

一、鐵路框架橋防護網一般說明:
1.本圖尺寸除鋼材規格以毫米計外,其余均以厘米計。
2.在框架橋出入口欄桿內側均設置防護網。
3.角鋼應在現澆的帽石中預埋,外露部分在現場安裝時與鋼管支柱焊接。
4.所有的外露鋼材應該采用《鐵路橋梁鋼結構及構件保護涂裝與涂料 第3部分:附屬鋼結構》
( QCR749.3-2020) 第一套涂裝體系。
二、鐵路框架橋防護網參數要求：
1.鋼管支柱Φ54*4mm；
2.框架鋼管Φ32*3mm；
3.角鋼75*75*8mm；
4.連接鋼板170*75*8mm；
5.外形尺寸2*2.5米。
