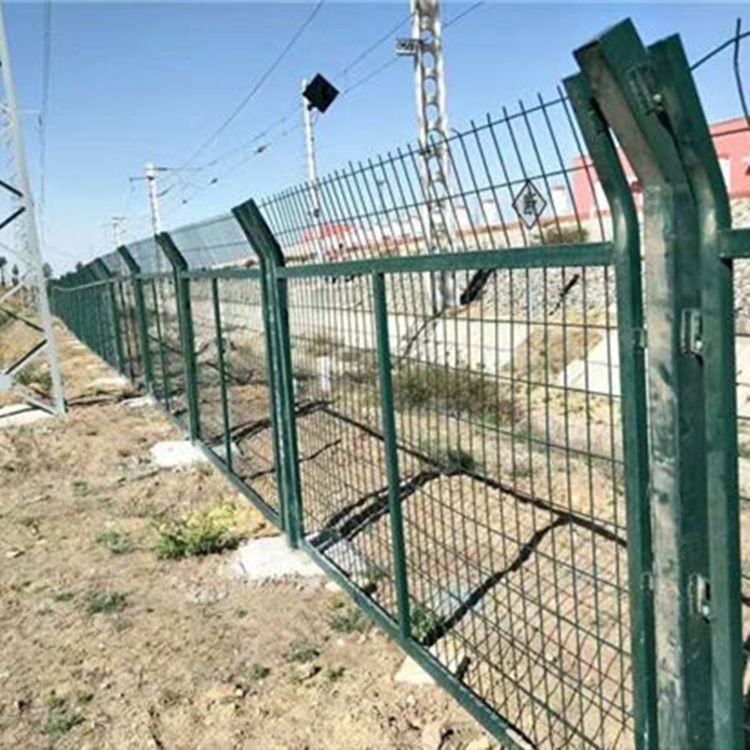

一、鐵路線路方鋼立柱金屬網片柵欄設計要求
柵欄門、金屬網片及連接件參照《鐵路線路防護柵欄[通線（2012）8001]》，嚴格按照設計文件和規范執行，確保施工質量達到規范要求。方鋼立柱金屬網片柵欄高度為1.8米，按3米一單元，金屬網片規格參照《鐵路線路防護柵欄[通線（2012）8001]》-13，網片尺寸為2760mm*1747mm。
二、鐵路線路方鋼立柱金屬網片柵欄設計參數
1、鐵路線路方鋼立柱金屬網片柵欄立柱采用方鋼立柱，立柱采用8cm*8cm方管，壁厚3mm，長度2.2m，其中埋入40.3cm，外露179.7cm。
2、鐵路線路方鋼立柱金屬網片柵欄金屬網片規格參照《鐵路線路防護柵欄[通線（2012）8001]》-13，網片尺寸為2760mm*1747mm，采用HBP235矩管邊框，規格30*50mm，矩管厚度2.0mm。內部網絲采用HBP235Φ6.5mm高線鋼絲冷拔加工，規格75*150mm（Φ4.0mm），上部向外折彎30°，垂直高度300mm，并鍍鋅處理，鍍鋅量270g/㎡。單片重量不少于36.15公斤（含連接件A的重量）。金屬網片及柵欄門成形后進行整體鍍鋅及熱浸塑處理，浸塑厚度0.8-1.2mm，噴塑顏色選用墨綠色，涂層均勻、顏色一致、表面光滑、無流柱、粉泡、露鐵等缺陷，網片平整度凹起或凸進值不得超過5mm。
三、鐵路線路方鋼立柱金屬網片柵欄質量要求
1、外觀：無變形、破損、色澤一致，立柱預埋螺栓孔大小合適，無偏差。
2、浸塑：無起皮、破損、掉色，厚度適中、無不均現象。
3、聯接零件：配套聯接零件如螺桿、螺母、防盜螺帽齊全有效，強度達標、不易變形。
4、網片焊接：牢固、無脫焊。
5、網片應做不低于300小時的鹽霧試驗，并提供試驗報告原件，以適應長期室外使用的要求。
