一、飲用水水源地一級保護區焊接網隔離柵設計說明
1、隔離工程采用鋼管立柱焊接網隔離柵。焊接網隔離柵總高 1.75 米，每 3 米一節段。焊接網隔離柵外采用綠色聚酯等熱固性粉末涂層。焊接網隔離柵安裝應保證焊接網隔離柵的平縱線相對美觀。 焊接網隔離柵立柱采用鋼管。邊框、網面采用φ5.0 冷拔鋼絲點焊成型，基礎采用現澆 C25混凝土。所有鋼構件均應先焊接成型并進行表面除銹清理后，再進行雙涂層防腐處理。雙涂層內層為金屬鍍（鋅）層，外層的非金屬涂層為聚酯等熱固性粉末涂層。其技術要求應符合表 4-1、 表 4-2 的規定。顏色由業主確定。
2、焊接網隔離柵鋼材為碳素結構鋼 Q235，其技術條件應符合《碳素結構鋼》（GB/T700-2006）的規定。焊接網隔離柵金屬網所有鋼絲，應為碳素鋼絲，并符合《一般用途低碳鋼絲》（YB/T5294-2006）的規定。連接件：可采用冷軋或熱軋鋼板，其技術條件應符合《碳素結構鋼》（GB/T700-2006）、《止動墊圈技術條件》（GB/T98-1988）的規定。
3、焊接網隔離柵基礎部分根據各地區地質地貌的結構和復雜程度的差異，施工的過程中要針對不同地質狀況實施專業技術，基礎部分根據實際情況，一般地質如粉土，沙土等，地基承載力＜300KPa，采用300×300×1000 的基礎，以達到其基礎的穩定；特殊地質如山區段，地基承載力≥300KPa，采用300×300×500 的基礎。說明中焊接網隔離柵樣式及參數僅為推薦，不作為指定樣式，施工選取焊接網隔離柵時，焊接網隔離柵立柱、橫梁、孔徑等不得低于本圖提供參數，且需滿足《隔離柵》（GB/T 26941-2011）規范中相關參數要求。

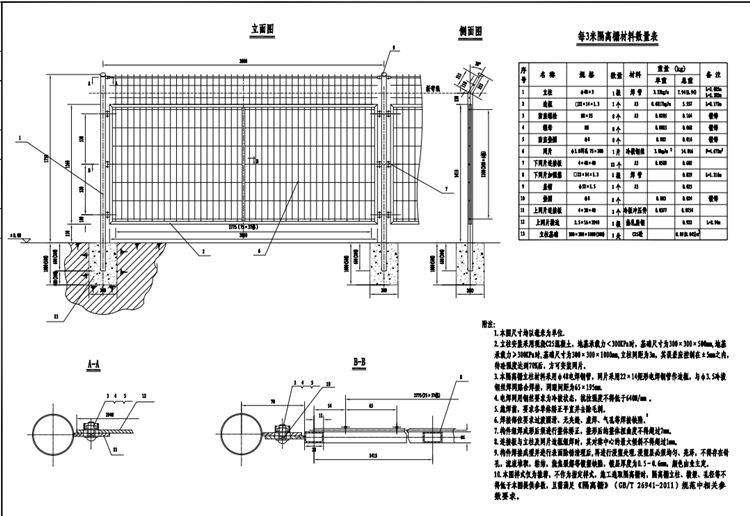

二、飲用水水源地一級保護區焊接網隔離柵參數要求
1.本圖尺寸均以毫米為單位。
2.立柱安裝采用現澆C25混凝土，地基承載力<300KPa時，基礎尺寸為300x 300x 500mm,地基承載力>300KPa時，基礎尺寸為300x 300 x 100mm,立柱間距為3m,其誤差應控制在±5mm之內，待砼強度達到70%后，方可安裝網片。
3.本焊接網隔離柵立柱材料采用φ48電焊鋼管，網片采用22x 14矩形電焊鋼管作邊框,與φ3. 5冷拔鋼絲焊網貼合焊接，網眼間距為65 x 195mm。
4.焊接網隔離柵用鋼絲要求為冷拔狀態，抗拉強度不得低于640N/mm。
5.施焊前，要求各單體矯正平直并去除毛刺。
6.焊接部位要求過渡圓滑、無夾縫、虛焊、氣孔等焊接缺陷。
7.構件組焊成形后須進行整體矯正，整形后的整體扭曲度不得超過7mm。
8.連接板與立柱及網片邊框組焊時,其對稱中心的大傾斜不得超過1mm。
9.構件焊接成型并進行表面除銹清理后,再進行浸塑處理.浸塑層必須均勻、亮澤，不得存在針孔，流液堆積，粘結，燒焦裂解等鍍塑缺陷,鍍層厚度為0.5~0. 6mm，顏色由業主定。
10.本圖樣式僅為推薦,不作為指定樣式,施工選取焊接網隔離柵時焊接網隔離柵立柱、橫梁、孔徑等不得低于本圖提供參數，且需滿足《隔離柵》( GB/T 26941-2011)規范中相關參數要求。
