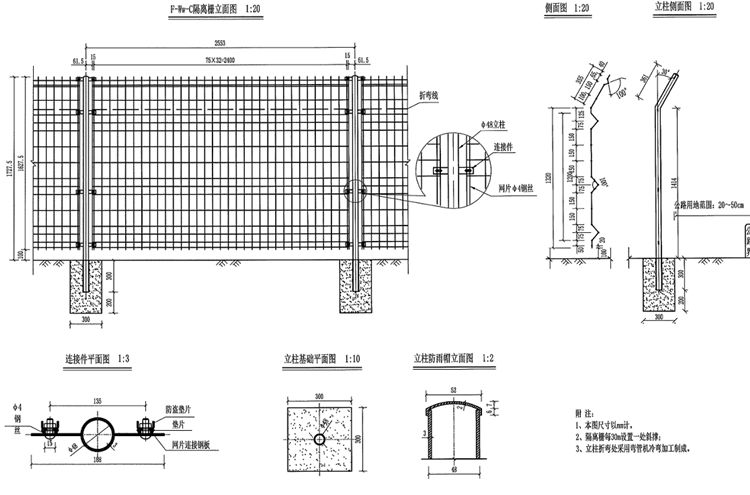

一、F-Ww-C焊接網隔離柵相關介紹：
1、本圖尺寸以mm為單位；
2、F-Ww-C焊接網隔離柵用Φ4mm低碳鋼絲制造,其性能需符合國家現行相關規范、規定；
3、立柱的材料性能應符合GB700-88的規定,尺寸應符合JT/T343-1998的規定；
4、F-Ww-C焊接網隔離柵每30m設置一斜撐；
5、焊接前應單體校正并除銹,焊接部位要求過渡圓滑，無焊渣、虛焊及氣孔等缺陷;
6、F-Ww-C焊接網隔離柵采用鍍鋅后涂塑的防腐處理，符合GB/T18226-2000的規定;
7、第一層熱浸鍍鋅量:網片90克/平方米,立柱、橫梁等270克/平方米;第二層涂塑為聚氯乙烯,厚度應大于0.3mm;
8、涂層應均勻、光滑、連續，無空隙、裂縫、脫皮等有害缺陷;
9、立柱基礎采用C20混凝土現澆而成;
10、立柱折彎處采用彎管機冷彎加工制成。
二、F-Ww-C焊接網隔離柵一般參數：
1、中間立柱，Φ48*3*2075mm；
2、端角立柱，Φ60*3.5*2075mm；
3、網片，Ww-4.0*150DP；
4、網片連接鋼板，180*30*3mm；
5、斜撐連接鋼板，210*30*3mm；
6、斜撐，L40*40*3*1715mm；
7、混凝土基礎，300*300*500mm。
